一、概述

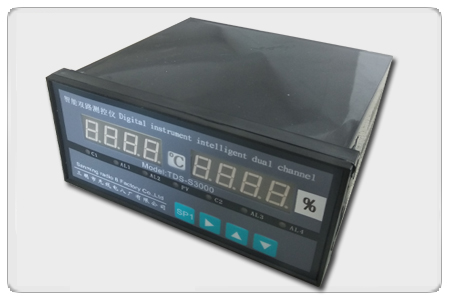

TDS-WS3000溫濕度智能數字測控儀是我廠創新設計的新型智能儀表。儀表的精度、可靠性、穩定性、均達國內先進水平。
特點：
1、適用銅、鉑電阻、熱電偶、各種標準、非標信號、濕度信號。
2、溫度、濕度各自獨立顯示。溫度、濕度各自獨立信號輸出、控制
3、采用微機芯片，儀表智能化，可直接在盤面上進行參數設置、儀表校驗。
4、掉電采用EEPROM數據保護，設置的所有參數以及工作狀態可永久保存。
5、控制、輸出采用光電隔離，克服了控制對象對本機的干擾，增強了穩定性。
6、具有自動校零系統，克服了儀表隨環境溫度變化而造成的溫度零點漂移。
7、模擬量4－20mA等信號輸出自動跟蹤量程，無須調試。
8、與上位機聯網機型選用RS422、232、485Modbus通信接口或D/A輸出。
二、主要技術指標
1、顯示路數：1路溫度，2路濕度實時顯示
2、環境溫度：-20℃—50℃，相對濕度≤85% 海拔高度：≤3000米
3、工作電源：交流220V±15%，50±5HZ 開關電源：交直流220-100V DC24V
4、顯示量程：溫度-50— 600℃；濕度RH0-100%
5、基本誤差：溫度≤±0.5%±1個字；濕度≤±3%
6、顯示形式：雙屏4位0.56"LED紅色、綠色
7、輸入信號：適用銅、鉑電阻、熱電偶、各種標準、非標信號、濕度信號
8、抗干擾性：輸入共模250VAC，串模三倍于電量程（AC）50HZ干擾電壓時，顯示
值變化小于基本誤差
9、控制設定：鍵盤數字設定�？刂旗`敏度：±1個字；控制誤差：±1個字
10、輸出方式：繼電器觸點容量：220VAC/3A
1）溫濕度路報警可獨立自行設置
2）RS485通訊功能（波特率300、600、1200、2400、4800、9600、19200）
3）2路獨立模擬量輸出：4—20mA、（如要0－10mA、1—5V、0—5V訂貨時說明）
11、顯示方式：超上量程顯示“H-A”，超下量程顯示“L- A”， 斷偶時顯示“A-A”
12、功 耗：整機消耗功率不大于10W
13、外形盡寸：160×80×130mm
14、開孔尺寸：152×76mm
15、安裝型式：儀表盤裝，橫式
16、儀表重量：700克
