一、概述

   JYZ型集油裝置的泵組工作介質為汽輪機油，噪音低，操作簡單方便，是理想的集油裝置。

二、主要技術參數

  1、油箱容積：65L、80L（可根據用戶要求定制）  2、油泵型號：2CY-1.1/14.5-1

  3、流    量：1.1m3/h                          4、吸入壓力：0.048Mpa

  5、排出壓力：1.45Mpa                          6、電機型號：Y-100L1-4

  7、功    率：2.2KW                           8、工作電源：AC380V  50Hz

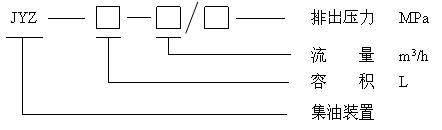

三、型號說明

四、結構與工作原理簡介

JYZ型集油裝置由電動機、油泵、油箱、濾油器、油位計等組成，整臺油泵安裝在油箱上，噪音低，操作簡單方便適用于收集和泄露油，當集油到一定量時，油泵組將油抽送到指定位置。

    JYZ型集油裝置的電氣控制單元可設置成自動、停止、手動工作方式。當設置成自動方式時，控制線路根據油位對油泵電機進行啟、�？刂疲瑢崿F(xiàn)無人操作的自動控制功能；當油位過高時，發出報警信號，便于維護。當設置為手動方式時，可直接手動控制油泵的啟、停。

油箱內可根據用戶需要加裝新型的油混水監控裝置，能自動對油箱內的油進行自動監控，其信號準確性、可靠性均邁上了一個新的臺階。

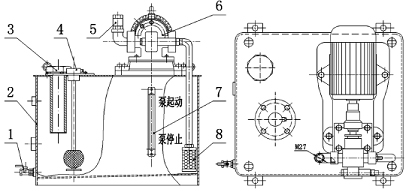

五、總裝圖
